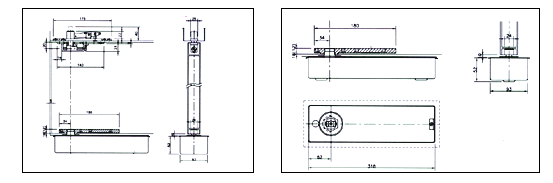

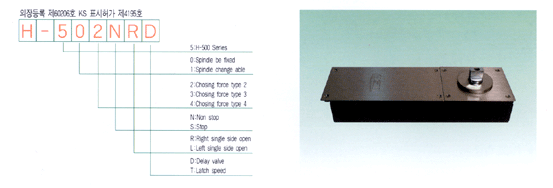

< H-500 Serires - single action 90˚-120˚ > |
|
Application |
Stop |
Non-stop |
Door size W*H(㎜) |
Door Weight(kg) |
Case size |
Remark |
Right |
Left |
Right |
Left |
Lenght |
wide |
Height |
S-side open |
H-502SR |
H-502NL |
H-502SR |
H-502NL |
900*2100 |
70 |
318 |
93 |
52 |
|
H-503SR |
H-503NL |
H-503SR |
H-503NL |
950*2100 |
105 |
318 |
93 |
52 |
|
H-504SR |
H-504NL |
H-504SR |
H-504NL |
1050*2400 |
120 |
318 |
93 |
52 |
| |
- 외형
공학적인 안정감과 함께 외형이 섬세하며, 특히 용량에 비해 크기가 작아 시공에 편리합니다.
- 품질
제품을구성하고 있는 각 부분은 그 기능에 적합하게 재질 선택 및 정밀가공 되었으며 주요 부품인 특수한 하트모양의 캠은 수입품 특수강(SCM)으로 특수 가공하여 내구성이 뛰어나며 작동이 부드럽고 장기간 사용하여도 폐쇄위치 변화가 없습니다.
- 내구성
Fliif hinge는 출입이 빈번한 출입구에 사용되므로 장시간 사용후에도 문의 작동이 정확하여야 합니다. 한국 공업규격에서 규정한 400,000회 이상 개폐 반복시험 후 성능의 변화가 없으므로 뛰어난 내구성을 가지고 있습니다. |
|
|
|

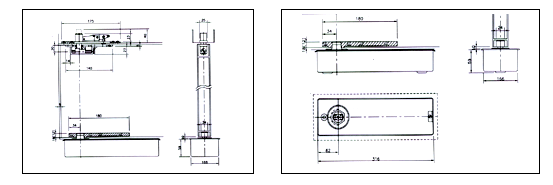

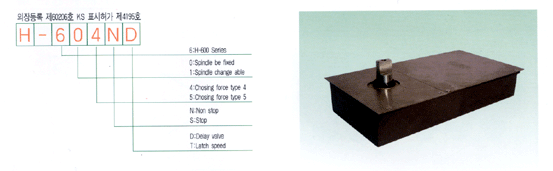

< H-600 Series - Double action 90˚-120˚ > |
|
Application |
Stop |
Non-stop |
Door size W*H(㎜) |
Door Weight(kg) |
Case size |
Remark |
Lenght |
wide |
Height |
S-side open |
H-604S |
H-604N |
1200*2400 |
185 |
316 |
166 |
59 |
|
H-605S |
H-605N |
1800*2400 |
280 |
316 |
166 |
59 |
| |
- 작동온도
건물의 외부벽에 접하는 Floor hinge는 내한성에 문제가 많이 발생하므로 어떠한 악조건에서도 영향을 받지 않고 작동이 가능하도록 유압의 유동점이 -40℃ 이하인 것을 사용하였습니다.
- 속도조정
출입인의 안전 및 문이 닫힐 때 진동 없이 부드럽게 정지 하도록 Valve의 속도조정 범위를 크게 하여 관성력을 줄이고 속도조절이 가능합니다.
- 시공의 편리성
크기가 작도 두께는 50㎜의 박형으로 시공이 간편하며 다섯개의 body조정볼트는 시공후에도 손쉽게 문의 좌우 조정이 용이하며 국내실정에 맞게 ML, DL, AL-Arm을 갖추어 어떠한 문에도 시공이 가능합니다. |
|
|
|
< 6300, 8300 Series > |
|
|
Application |
Model |
Door size W*H(㎜) |
Door Weight(kg) |
Cement Case size |
Non-stop |
Stop(90˚) |
Lenght |
wide |
Height |
Aluminum, wooden door |
M6200ALN |
M6200ALS |
900*2100 |
80 |
281 |
127 |
56.5 |
Glass, Wteel door |
M6300ALN |
M6300ALS |
950*2100 |
105 |
281 |
127 |
56.5 |
M8300ALN |
M8300ALS |
950*2100 |
105 |
281 |
127 |
56.5 |
A8400ALN |
M8400ALS |
1050*2400 |
120 |
281 |
127 |
56.5 |
A8500ALN |
M8500ALS |
1050*2400 |
185 |
281 |
127 |
56.5 | |
- 외형
공학적인 안정감과 함께 외형이 섬세하며 특히 용량에 비해 크기가 작아 시공이 편리합니다.
- 품질
제품을 구성하고 있는 각 부분은 그 기능에 적합하게 재질 선택 및 정밀가공 되었으며 주요 부품인 특수한 하트모양의 캠은 수입품 특수강(SCM)으로 특수 가공하여 내구성이 뛰어나며 작동이 부드럽고 장기간 사용하여도 폐쇄 위치 변화가 없습니다.
- 작동온도
검물의 외부벽에 접하는 Floor hinge는 내한성에 문제가 많이 발생하므로 어떠한 악조건에서도 영향을 받지 않고 작동이 가능하도록 유압의 유동점이 -40℃이하인 것을 사용하였습니다.
- 속도조정
출입인의 안전 및 문이 닫힐 때 진동 없이 부드럽게 정지 하도록 Valve의 속도저정 범위를 크게하여 관성력을 줄이고 M8300, 8400, 8500형은 밸브를 2개 사용으로 2단 속도조절이 가능합니다.
- 시공의 편리성
크기가 작고 두께는 50㎜의 박형으로 시공이 간편하며 다섯개의 body조정볼트는 시공후에도 손쉽게 문의 좌우 조정이 용이하며 국내실정에 맞게 ML, DL, AL-Arm을 갖추어 어떠한 문에도 시공이 가능합니다. |

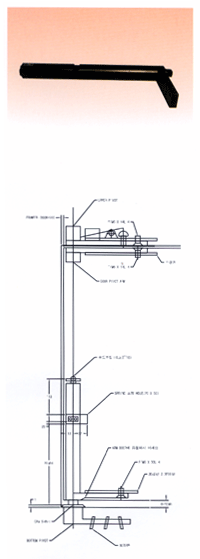

< AUTO HINGE > |
기종 |
개폐방식 |
적용 문 크기 (폭*높이*두께)㎜ |
적용 문 중량(kg) |
RB-10F |
180˚형 |
1000*2100*40 |
85 |
RB-15F |
180˚형 |
1500*2400*45 |
150 |
RB-22F |
180˚형 |
2200*2400*50 |
240 | |
|
- 특징 |
- 시공의 편리성
Door에 설치시 아래에 볼트를 조이는 방법이며 설치후 Door를 끼워 넣는것이 간단하다.
- 사용범위가 넓음
Door check의 Arm이 보이지 않도록 하여야 할 장소나 Floor hinge가 묻히는 장소라도 사용이 편리합니다.
- 환기, 배연, 방화 Door에 최적
Door에 완전히 내장되므로 외관상 일체 보이지 않으며, Door release를 병용도어폐괘, 환기, 배연도어의 개방의 가능합니다.
- 내구성
고정도 가공과 마찰력이 적어 장기간 사용하여도 스무스한 작동이 보장됩니다.
- 속도조정의 편리성
속도조정 기어를 돌리는 것 만으로도 어떤 속도든 용이하게 조정이 가능합니다. |
|
|
|
