< 배연창 관련법규 >
|
|
| ● 건축법 시행령
|
| - 영 제94조(배연설비) |
층 이상의 건축물로서 관람집회시설, 종교집회장, 장례식장, 운동시설, 위탁시설, 전시시설, 운수시설(다중이 이용하는 시설에 한한다) 관광휴게시설, 판매시설, 숙박시설, 유스호스텔, 의료시설, 아동시설, 노인시설, 업무시설 및 연구소의 거실에는 건설교통부령이 정하는 바에 의하여 배연설비를 설치하여야 한다. 다만 피난층인 경우에는 그러하지 아니하다. (1992. 5. 30 개정)
|
● 건축물의 설비기준등에 관한 규칙
|
건설교통부령 제51호
|
| - 제14조(배연설비) |
- 영 제94조의 규정에 의한 배연설비의 구조는 다음 각호의 기준에 적합하여야 한다.
1) 영 제46조 제1항의 규정에 의하여 건축물에 방화구획이 설치된 경우에는 그 구획마다 1개소 이상의 배연구를 바닥에서 1미터이상의 높이에 설치할 것.
2) 배연구의 유효면적은 1 제곱미터이상으로서 그 면적의 합계가 당해 건축물의 바닥면적부분의 바닥면적을 말한다.)의 100분의 1이상일 것. 이 경우 바닥면적의 산정에 있어서 거실바닥의 20분의 1이상으로 환기창을 설치한 거실의 면적은 이에 산입하지 아니한다. <96. 2. 9 후단시설>
3) 배연구는 연기감지기 또는 열감지기에 의하여 자동으로 열 수 있는 구조로 하되 손으로도 열고 닫을 수 있도록 할 것.
4) 배연구는 예비전원에 의하여 열 수 있도록 할 것.
5) 기계식 배연설비를 하는 경우에는 제1호 내지 제4호의 규정에 불구하고 소방관계법령의 규정에 적합하도록 할 것. 1996. 2. 9 개정 |
● 배연.환기.고창 자동개폐기의 종류 및 기종선정
|

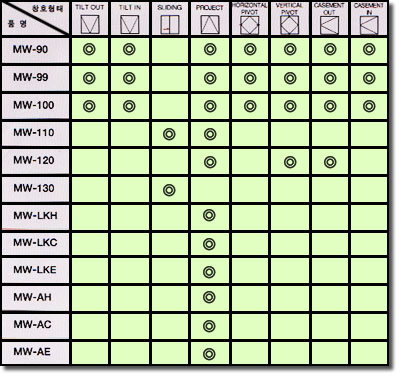

| * 창호 형태에 따른 기종 선택 |
 |

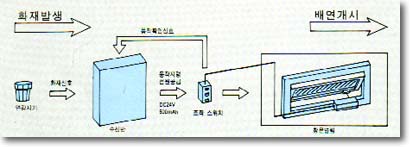

| * 배연시스템도 |
 |

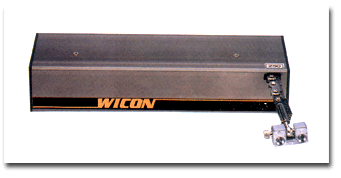

▶ WICON MW-90 NO BACK CHAIN 전동구동식
 |
WICON MW-90환기, 배연창 개폐기는 평상시 환기창으로 사용할 후 있으며, 화재시 창문을 자동으로 열러 연기 및 유독가스를 배출시켜주는 장치이다.
구동방싱은 NO-BACK CHAIN TYPE으로서 TILE, PROJECT, PIVOT형의 창문에 설치가 가능하며, 소형의 강력한 오타와 구동기구 및 콘트롤 장치를 내장시킨 일체형으로서, 설치가 매우 간단하며 외관이 미려하다.
|
| 창문의 크기 및 개구각도에 따라 250㎜, 335㎜, 450㎜ 등의 스트로크를 선택하여 사용할 수 있으며, 강력한 개폐력으로 풍압등 외역레 의한 영향을 받지 않고 안전하고 정확히 작동되는 최신형 개폐장치이다. |
|
|
| ● 사양 |
|
|
품명 |
환기 / 배연창 개폐기 |
|
모델 |
MW-90 |
|
형식 |
A |
B |
C |
|
스트로크 |
250㎜
335㎜
450㎜ |
250㎜
335㎜
450㎜ |
250㎜
335㎜
450㎜ |
|
전부하전류 |
2A |
1.3A |
0.5A |
|
소비전력 |
50W |
30W |
18W |
|
정격전압 |
DC24V |
|
구동방식 |
NO-BACK CHAIN 구동식 |
|
적용방식 |
TILT-IN, TILT-OUT,PROJECT-IN, PROJECT-OUT, PIVOT, CASEMENT |
|
본체중량 |
1.3kg | |

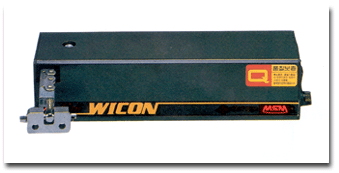

▶ WICON MW-99 NO BACK CHAIN 전동구동식
 |
환기, 배연창 개폐기는 평상시 환기창으로 사용할 수 있으며, 화재시 창문을 자동으로 열어 연기 및 유독가스를 배출시켜 주는 장치이며, 기존 제품과는 달리 정전시 수동으로도 창문을 개폐할 수 있는 특징을 갖고 있습니다. |
|
 |
| ● 특징 |
|
|
|
|
- 스위치 내장형으로 외관이 미려하다.
- DOUBLE SUS 304 CHAIN으로 녹이 나지 않으며 반영구적이다.
- 대형 창문은 본 제품을 2개 연결하여 CHAIN두개가 밀어줌으로서
보다 안전하게 개폐할 수 있다.(MW-99-1) | |
| ● 사양 |
|
|
품명 |
MW-99 환기, 배연창 개폐기 |
MW-99-1 환기, 배연창 개폐기 |
|
모델 |
MW-99 |
MW-99-1 |
|
스트로크 |
250㎜, 350㎜ |
250㎜, 350㎜ |
|
사용정격전압 |
DC 24V |
DC 24V |
|
구동방식 |
NO BACK ROLLER CHAIN |
NO BACK ROLLER CHAIN |
|
전부하전류 |
0.9A |
0.9A |
|
본체중량 |
1kg |
1kg*2 |
|
본체크기 |
(W)63 (H)57 (L)232㎜ |
(W)63 (H)57 (L)232㎜ |
|
CHAIN |
ROLLER CHAIN(STAINLES) |
ROLLER CHAIN(STAINLES) |
|
적용방식 |
TILT IN, OUT, PROJECT IN, OUT, PIVOT, CASEMENT |
TILT IN, OUT, PROJECT IN, OUT, PIVOT, CASEMENT | |

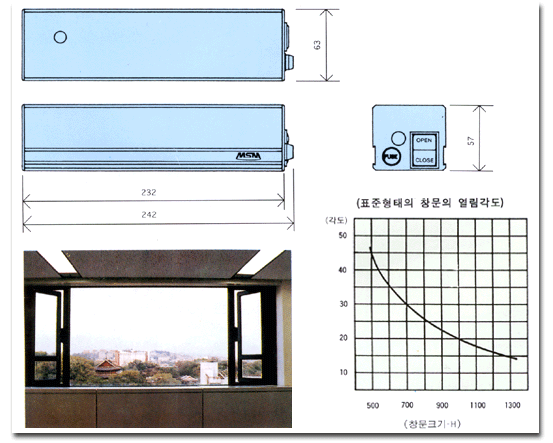

| ● M-99의 크기 및 형태 |
|
|

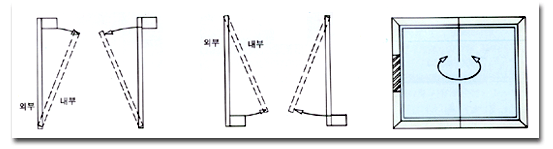

| ● 적용방식(TILT-IN, TILE-OUT, PROJECT-IN, PROJECT-OUT, PIVOT, CASEMENT) |
|
|

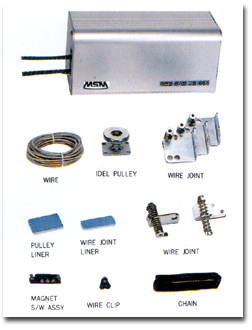

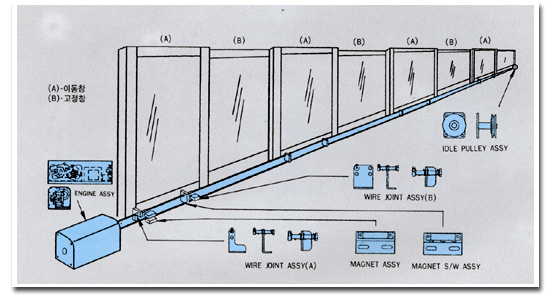

▶ WICON MW-99 NO BACK CHAIN 전동구동식
 |
| 공장, 체육관, 온실 등 환기창에 적합하고 다연창(多連窓)개폐가 가능하며 공사비가 절감된다. |
● 특징
ONE TOUCH로 다연창이 동시에 개폐된다. |
 |
| ● 사양 |
|
품명 |
환기, 배연창 개폐기 |
|
모델 |
MW-130 |
|
전압 |
입력정격전압 |
AC 220V |
|
동작부정격전압 |
DC 24V |
|
전류 |
(AC 220V) 0.5V |
|
(AC 220V) 3A |
|
소비전력 |
70W |
|
본체의크기 |
150(W)*450(H)*335(L)㎜ |
|
연장 |
1000㎜*1000㎜*12연장 |
|
개폐속도 |
45㎜/sec이상 |
|
적용방식 |
SLIDING | |
|
|
|
